Montageanleitung "Wandhalterung - Rotwild/Damwild/Reh/Gams - universell"
Schritt 1

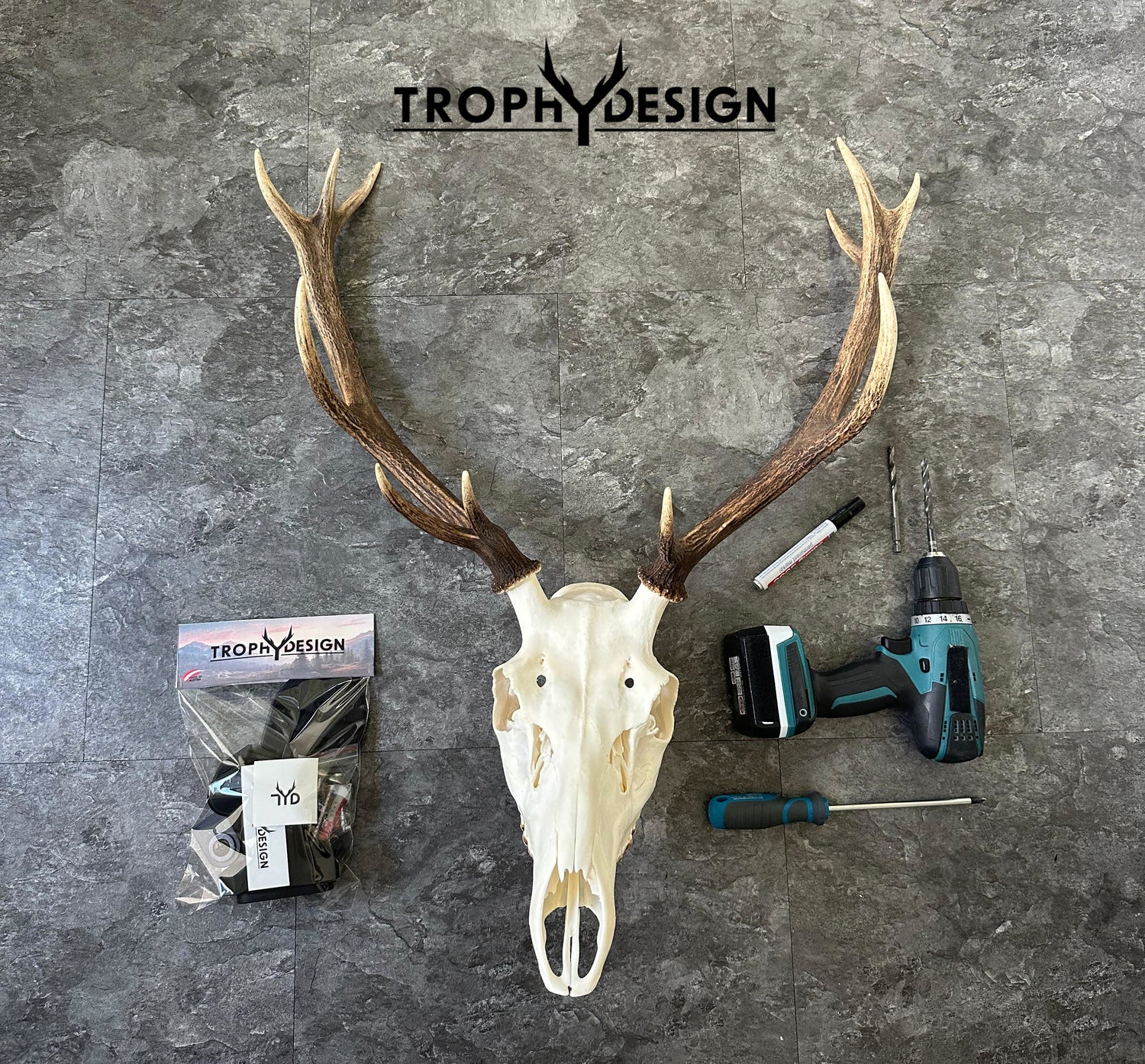

Für die Montage benötigen Sie:
- TROPHY-DESIGN Trophäenhalterung Rotwild
- Bohrmaschine
- Bohrer (Ø 8 mm für Trophäe und Ø 10 mm für Wand)
- Kreuzschraubenzieher
- Ihre Trophäe
Schritt 2

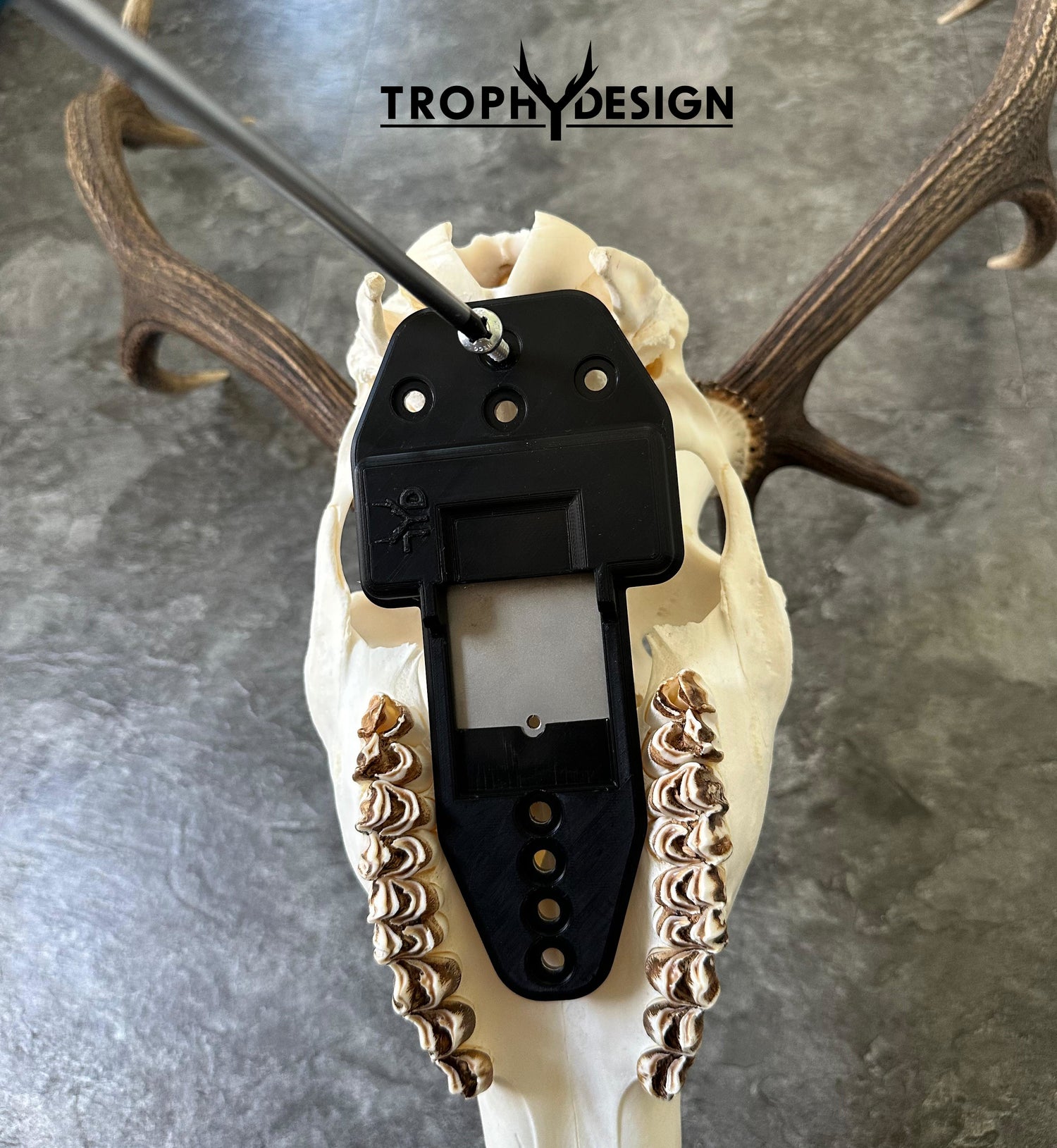

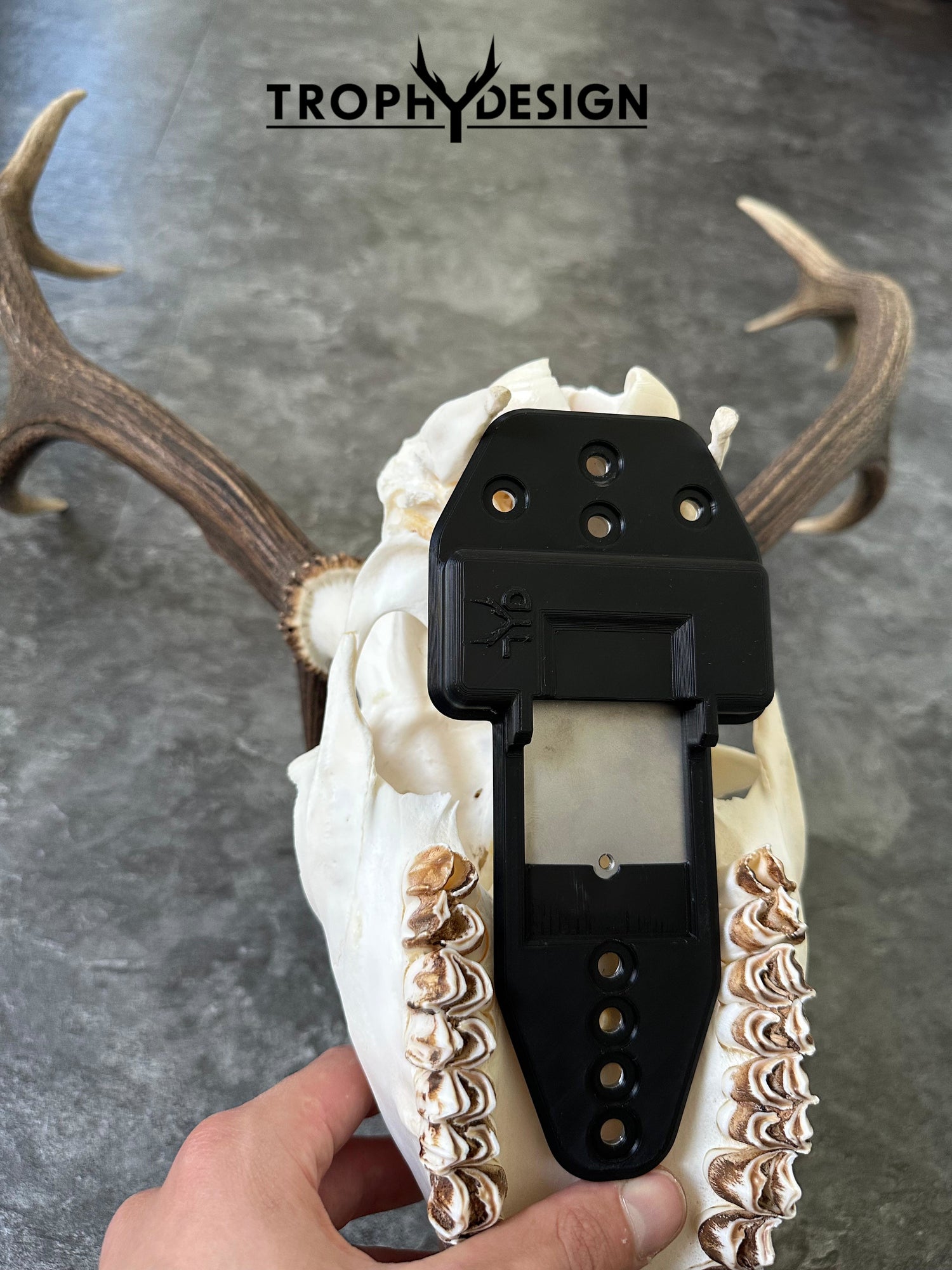

Platzieren Sie die Kopfplatte auf der Unterseite Ihrer Trophäe. Die flache Seite der Kopfplatte zeigt dabei in Richtung des Schädelknochens.
Haben Sie eine gute Position der Kopfplatte gefunden, zeichnen Sie die Löcher für die gewünschten Bohrungen an, in denen später die Dübel eingebracht werden.
Schritt 3
Es werden mindestens zwei Verbindungsstellen zwischen Kopfplatte und Trophäe empfohlen. Bei bedarf können auch mehr als zwei Löcher angezeichnet werden.
Schritt 4
Mit einer Akkubohrmaschine samt eingespannten Bohrer (Ø 8 mm) behutsam den Knochen an den markierten Stellen durchbohren, sodass die beiliegenden Metallspreizdübel gut in den Schädel eingeführt werden können.
Schritt 5

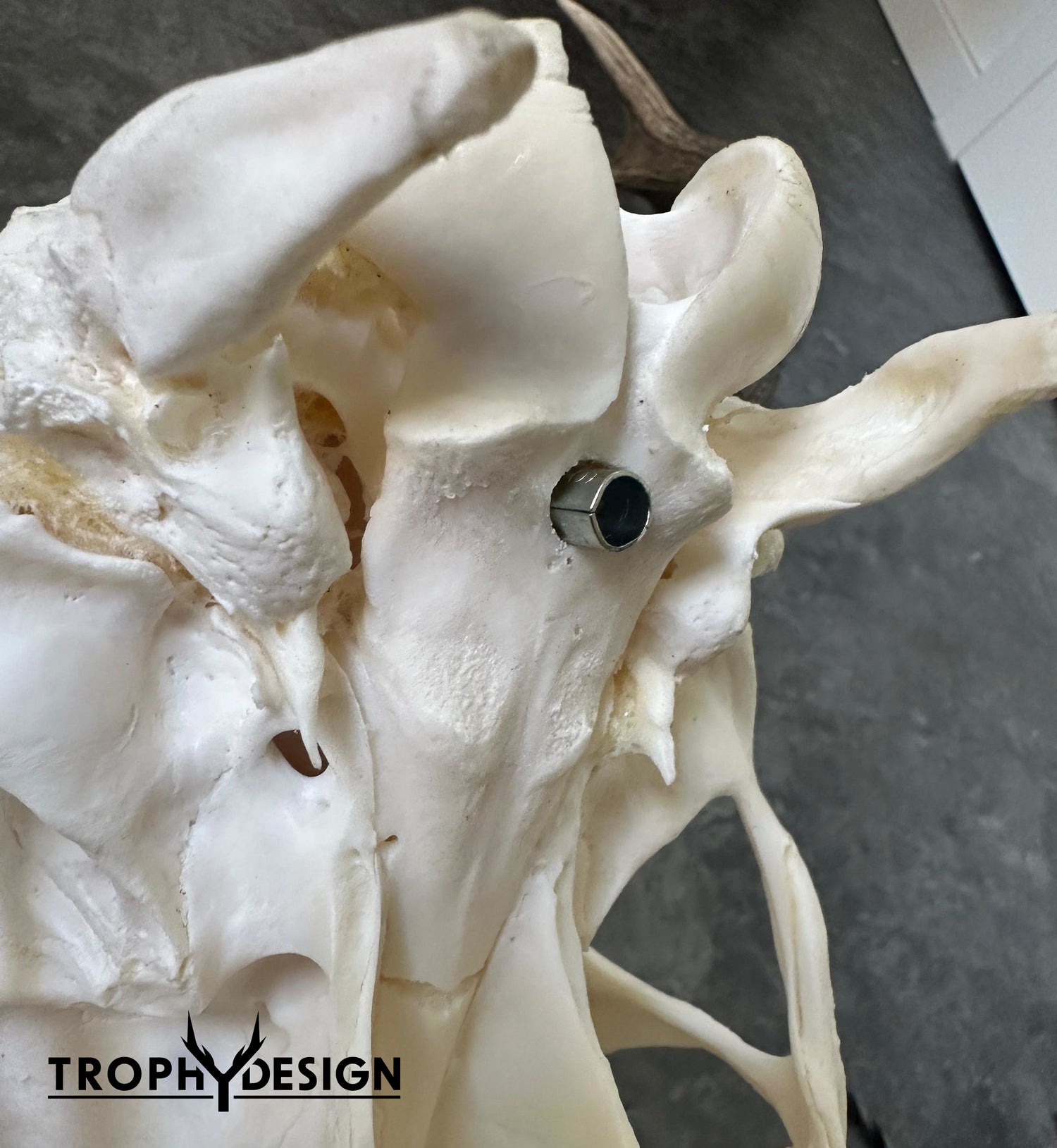

Führe die Dübel durch die gebohrten Löcher im Trophäenknochen und achte darauf, dass sie so ausgerichtet sind, dass die Kopfplatte anschließend plan auf dem Knochen aufliegt und die Metallspreizdübel beim Anschrauben sicheren Halt finden.
Schritt 6
Die beigelegten Befestigungsschrauben an den Dübeln ansetzen und mit einem Kreuzschraubenzieher einschrauben. Der Trophäenknochen sollte am Ende sicher mit der Kopfplatte verschraubt sein. Ziehe die Schrauben jedoch nicht zu fest an, da sonst die Gefahr besteht, dass der Knochen durch zu hohe Belastung ausbricht.
Überprüfe abschließend die Verbindung zwischen Trophäe und Kopfplatte. Beide Teile sollten fest sitzen, sich nicht gegeneinander verschieben lassen und dürfen nicht wackeln. Es sollte kein Spiel vorhanden sein.
Schritt 7

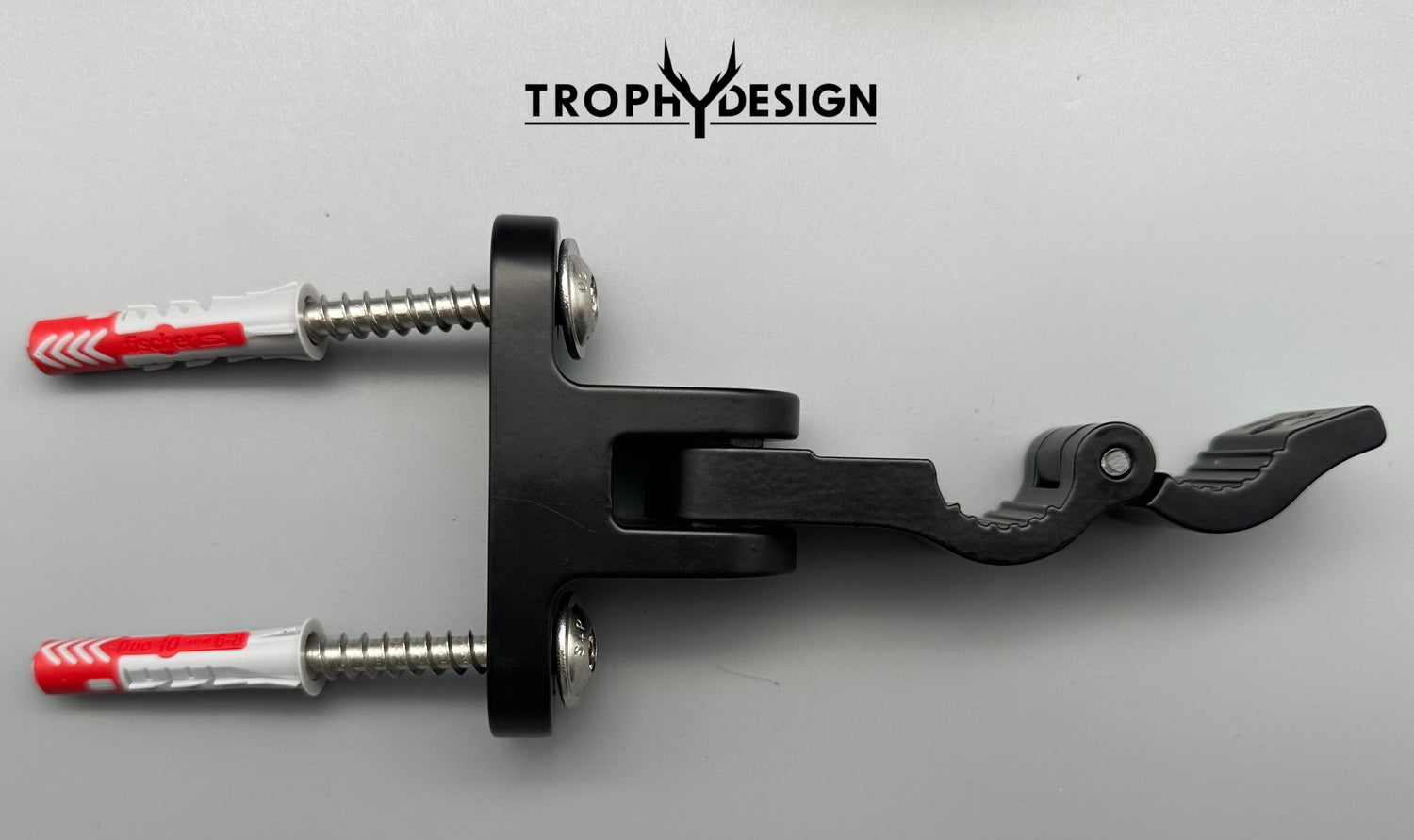

Mit einem 10 mm-Bohrer an der zuvor markierten Position das erste Loch in die Wand bohren und den Dübel einsetzen. Die Halterung anschließend provisorisch mit einer Schraube befestigen und das zweite (untere) Bohrloch durch die Halterung hindurch anzeichnen. Tipp: Verwenden Sie für eine optimale Ausrichtung der Halterung eine Wasserwaage (seitlich an gerader Fläche anlegen). Halterung wieder entfernen, das zweite Loch bohren und auch hier den Dübel einsetzen. Nun die Halterung mit den beiliegenden Schrauben fest an der Wand verschrauben.
Wichtig: Achten Sie darauf, dass der Bügel der Halterung nach oben zeigt.
Schritt 8
Die erste Verkleidung über die Metallhalterung schieben, bis sie bündig an der Wand anliegt.
Wichtig: Das Logo auf der Abdeckung muss sich in der oberen Position befinden.
Schritt 9

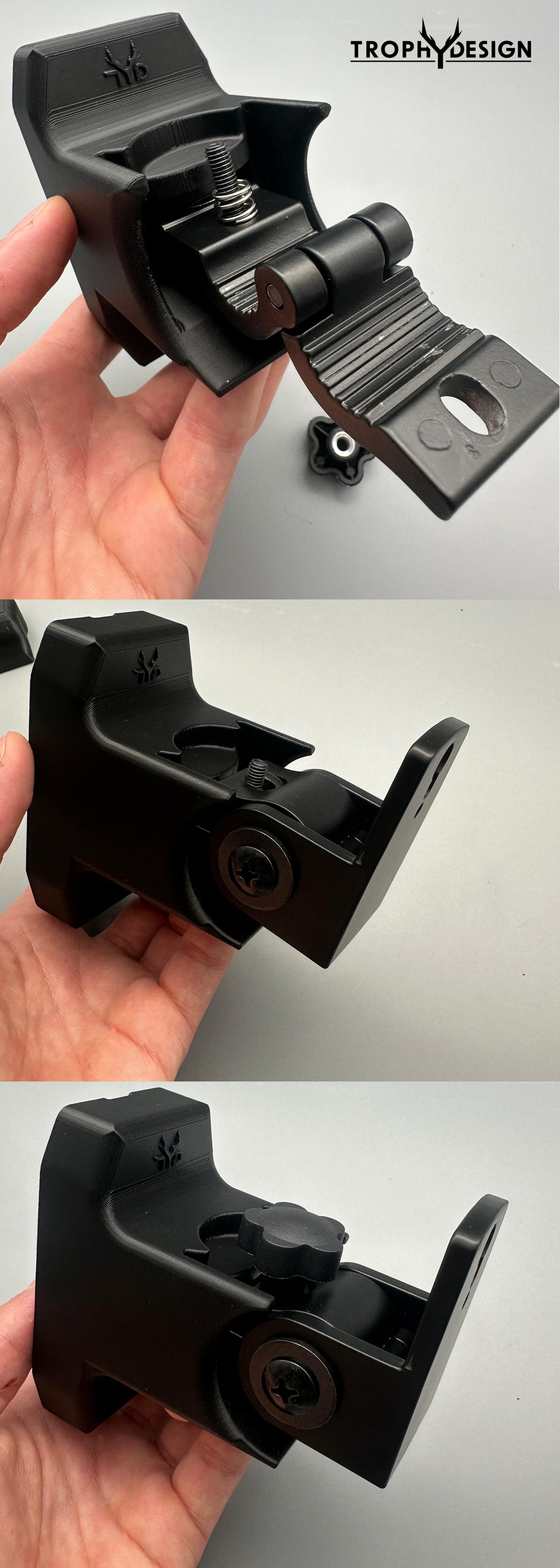

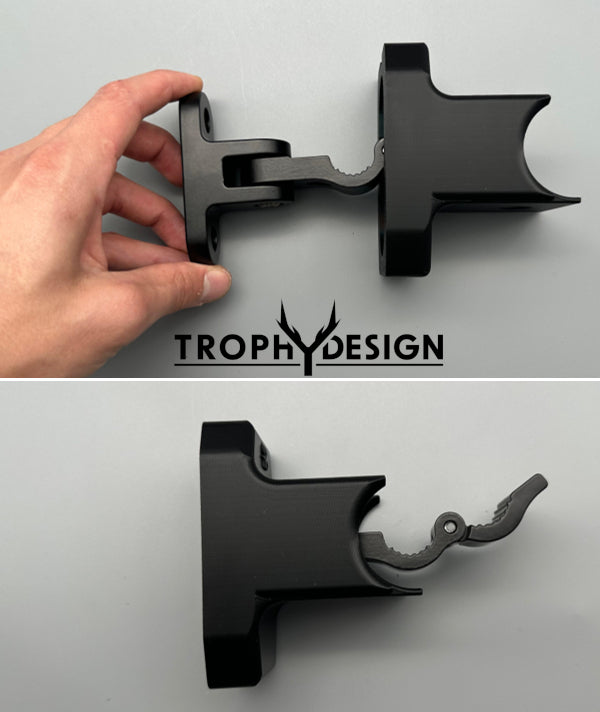

Das winkelverstellbare Verbindungsstück wird nun in den geöffneten Bügel der Wandhalterung eingelegt.
Achte darauf, dass die Verzahnung der beiden Komponenten (Wandaufnahme und Verbindungsstück) sauber ineinandergreift – so kann der gewünschte Neigungswinkel eingestellt werden. In diesem Schritt wird zugleich der abschließende vertikale Winkel der Trophäe festgelegt.
Anschließend den beiliegenden Schrauben von unten durch die Öffnung der Halterung führen und die Feder über den Schrauben stecken.
Nun den Bügel über das Verbindungsstück klappen und mit der beiliegenden Rändelmutter (Handmutter mit Kunststoffgriff) fest verschrauben.
Schritt 10

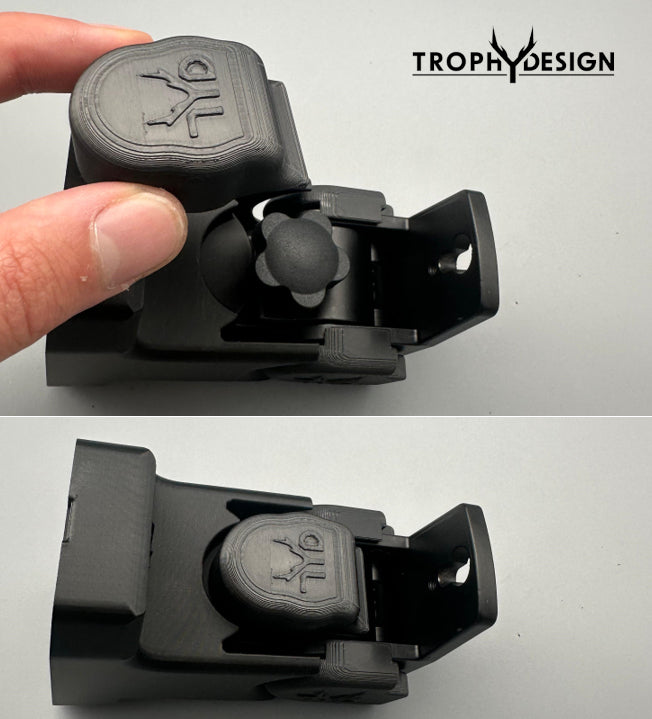

Im nächsten Schritt die Abdeckung für die Handmutter montieren. Sie verdeckt die Verschraubung und sorgt für ein sauberes Gesamtbild.
Hinweis: Die Abdeckung lässt sich bei Bedarf jederzeit wieder abnehmen.
Schritt 11
Nun die seitliche Abdeckung montieren.
Dazu die Abdeckung vorsichtig von vorne über die Metallhalterung schieben.
Sie ist leicht flexibel und kann behutsam etwas auseinandergezogen werden, um über die Halterung zu passen. Anschließend so weit aufschieben, bis sie einrastet.
Wichtig: Die Abdeckung nur so weit wie nötig auseinanderbiegen, um Beschädigungen zu vermeiden.
Schritt 12

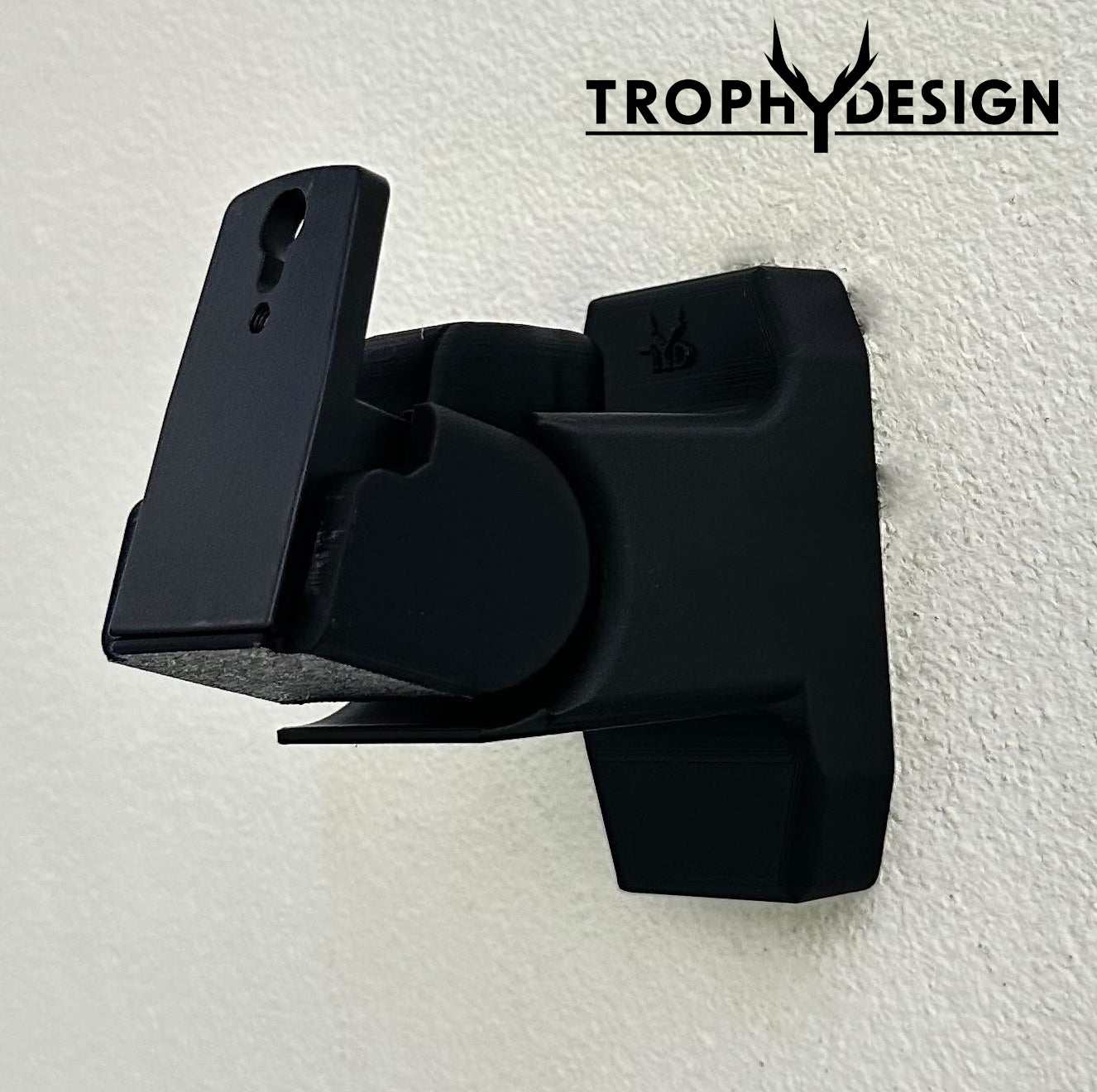

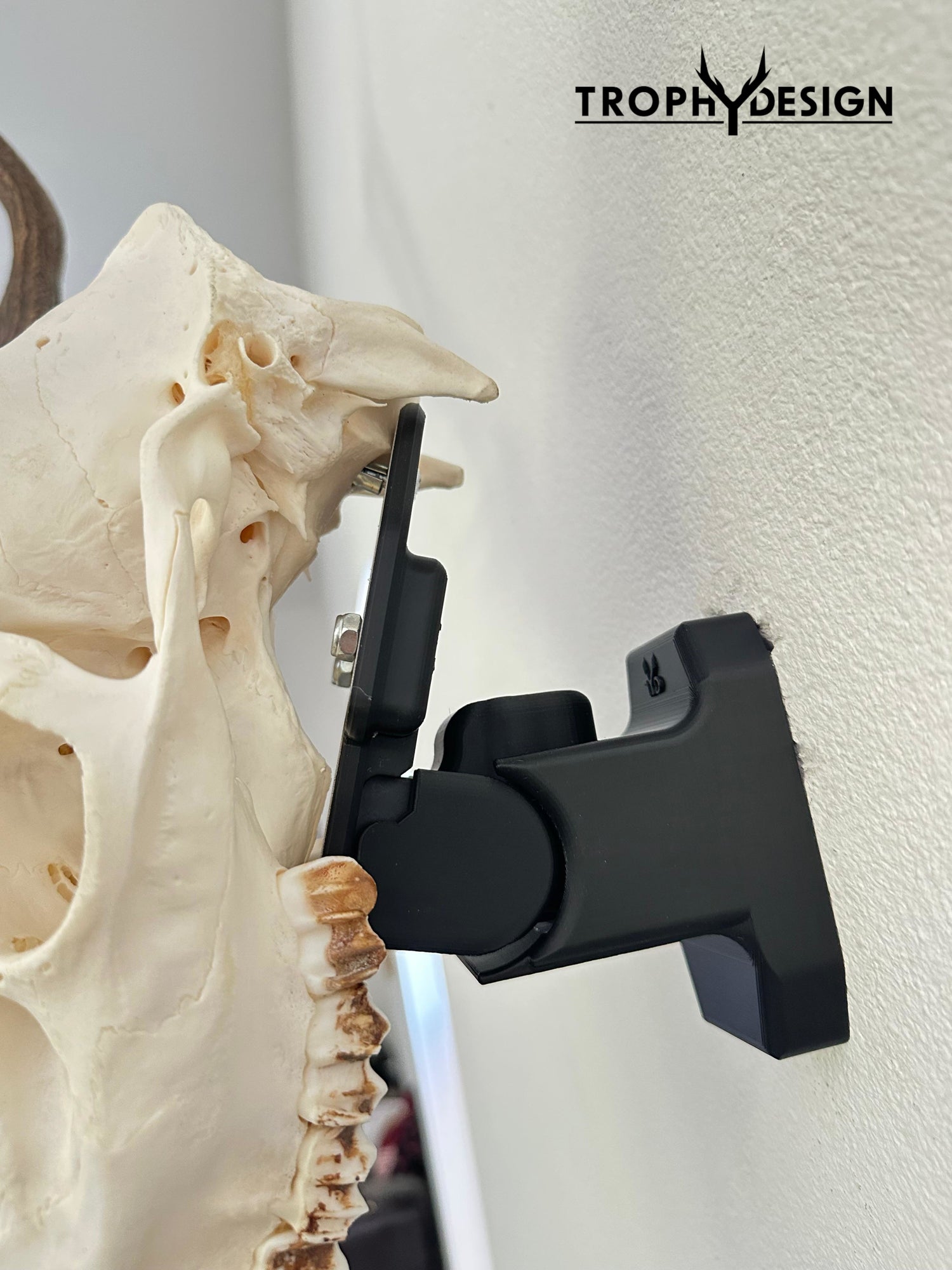

Die Halterung sollte nun – wie im Bild dargestellt – sicher und korrekt an der Wand befestigt sein.
Überprüfen Sie den festen Sitz aller Komponenten, bevor Sie fortfahren.
Schritt 13

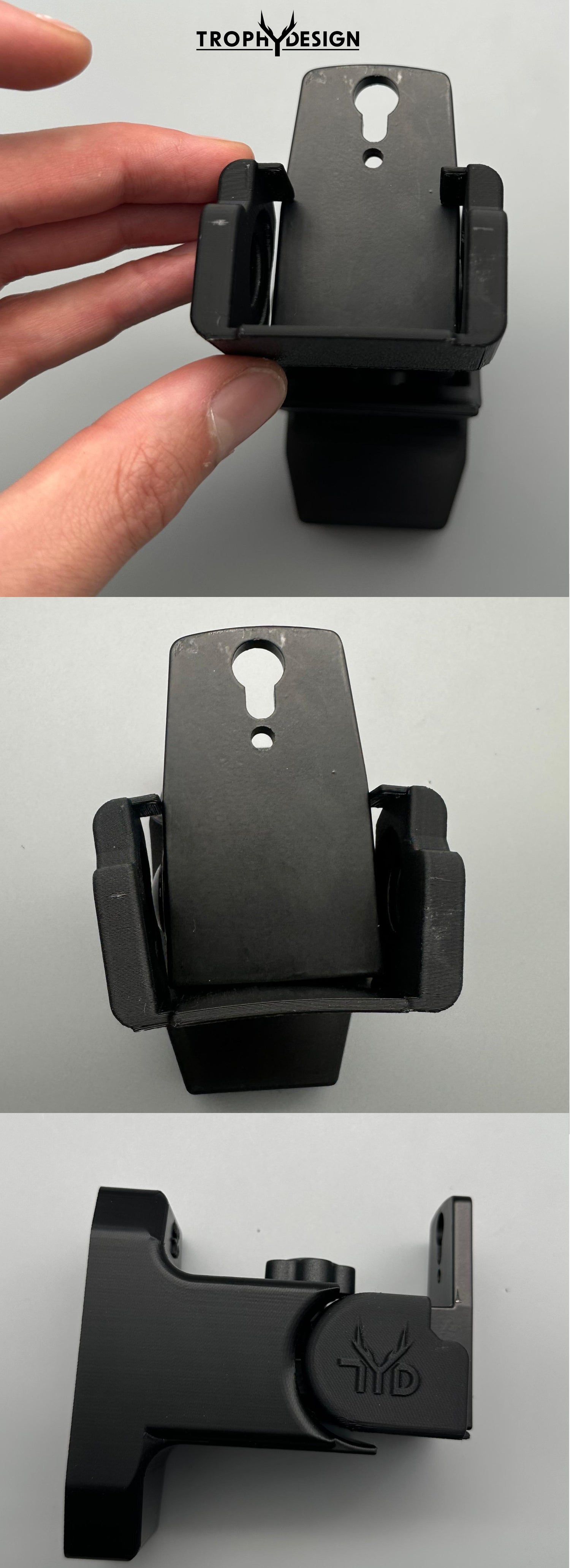

Zum Abschluss wird die Kopfplatte mit der montierten Trophäe einfach von oben in das Verbindungsstück eingesteckt.
Auf der Rückseite der Kopfplatte befindet sich ein Bügel, der passgenau über den Zapfen des Verbindungsstücks gleitet.
Achten Sie darauf, dass die Verbindung vollständig einrastet und sicher sitzt.
Schritt 14

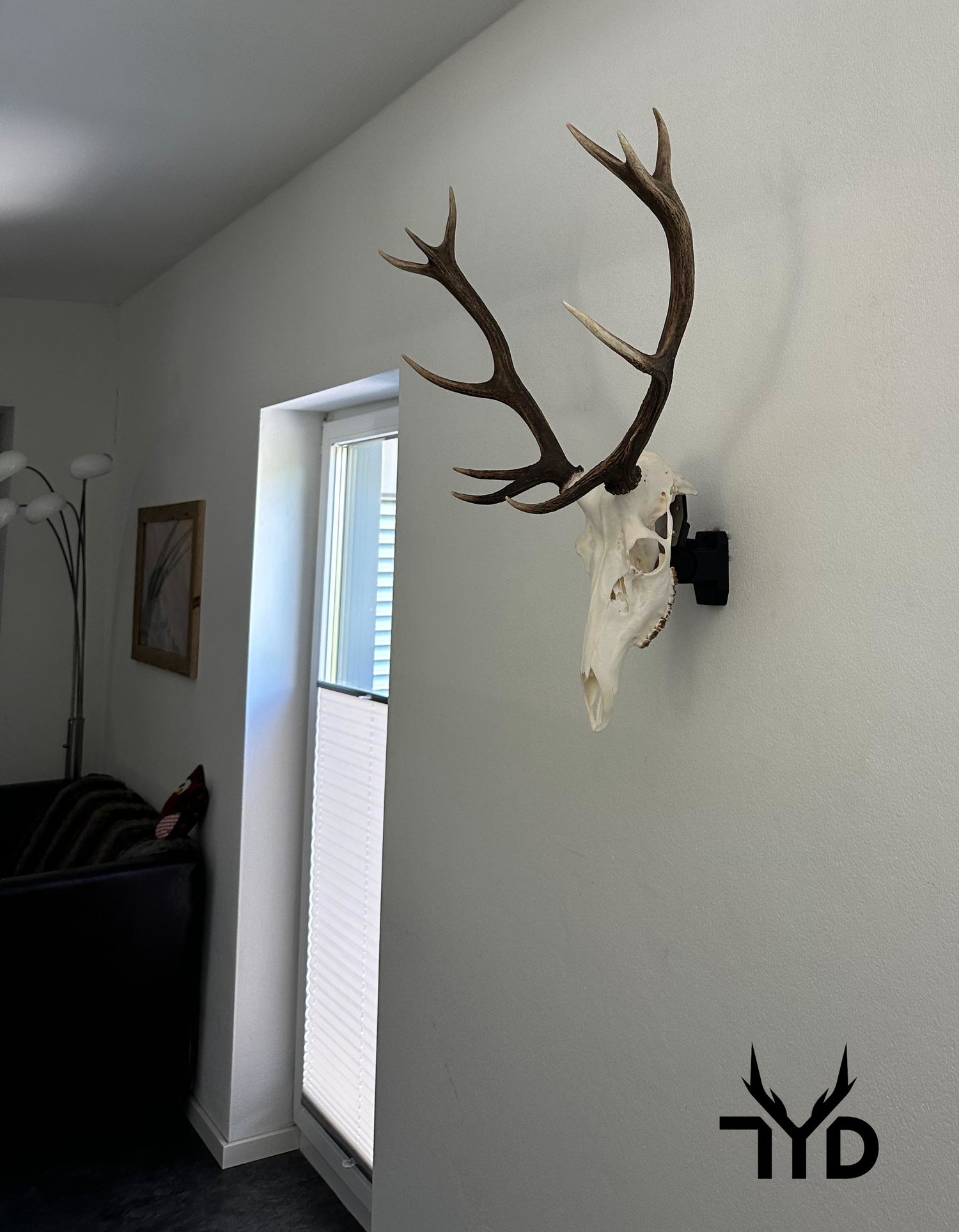

Die Montage ist nun vollständig abgeschlossen. Bitte überprüfen Sie abschließend den festen Sitz aller Komponenten. Wir wünschen Ihnen viel Freude mit Ihrer montierten Trophäe!
